智能照明系统凭借便捷的交互方式和精细化的管理能力，显著提升了用户体验。智能灯具通过互联网技术实现联网控制，用户可通过手机APP、网页界面或智能音箱对灯具进行远程操控。其核心是智能通信模组，该模组将无线指令转化为有线控制信号，并通过外设接口输出，以驱动LED电路，实现灯具工作状态的调节。然而，网络稳定性已成为当前用户投诉的主要痛点。数据显示，超过30%的投诉集中在配网失败、设备频繁离线及响应延迟等问题上。
本文以 HubSpace 品牌一款固定式轨道灯（简称 “HS 灯具”）为例，通过拆机分析揭示其联网能力缺陷，并提出设计优化方案，为完善用户服务体系提供参考。
1. HS灯具的产品特性与客诉痛点

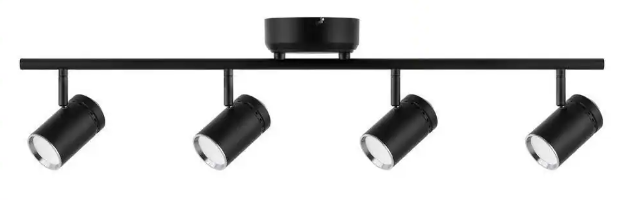

HS灯具配备一个吸顶式安装底座及四个可调角度的灯头，支持蓝牙遥控器及手机APP调节亮度、色温、彩光效果及预设场景模式，适用于商业陈列、艺术品展示等局部照明场景，旨在通过精准控光突出物体细节与质感。
尽管其外观工艺精湛，APP功能贴心，但该产品的客诉却较多，核心问题包括：
- 联网能力缺陷：配网成功率低，设备频繁离线，仅能在路由器很近的范围内使用；
- 彩光输出异常：初次通电或使用一段时间后出现单色光缺失；
- 运行噪音：首次通电即产生明显噪声。
我们将分三篇文章对上述产品缺陷进行分析，其中联网问题持续时间最长，本文优先聚焦该痛点。
2. 硬件架构分析

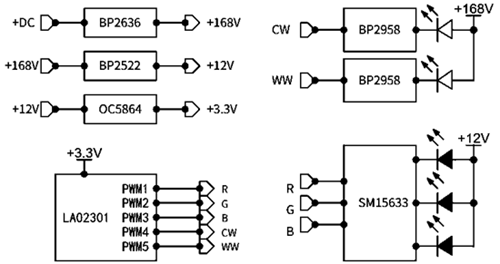

HS灯具采用Wi-Fi模组内置方案，系统框图如下，为典型的AC-DC/DC-CC架构。
LED驱动器安装在金属顶盖内，提供5路恒流输出至并联连接的灯头。Wi-Fi模组及其供电电路集成在一个独立的转接板上，并通过插针安装到LED驱动器主板上。

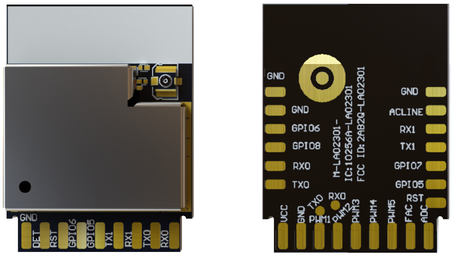

Wi-Fi模组的型号是LA02301，这是Leedarson在2020年推出的一片2.4G Wi-Fi/蓝牙模组，内置Afero底层驱动，在HS品牌的许多产品上得到应用，包括灯具、开关、调光器、插座等。LA02301模组作为商品化的射频器件，认证资料齐全，TIS/TRP指标能够得到保障。模组的相关资料如下：
规格书：LA02301 Module User Manual20200708
射频测试报告：60386707-003-FCC-and-IC-part-1-of-2-5200308.pdf 、60386707-003-FCC-and-IC-part-2-of-2-5200309.pdf
Wi-Fi联盟认证：Wi-Fi CERTIFIED™ Certificate – Wi-Fi Alliance
Wi-Fi模组的供电采用12V降压至3.3V方案，供电芯片是欧创芯的OC5864， 这是一款内置功率MOSFET的单片降压型开关模式转换器，可在5.5V-60V宽输入电压范围内实现0.6A峰值输出电流，作为MP2456的替换器件，在IoT供电领域得到广泛应用。实测OC5864的输入电压为12.08V，输出电压3.372V，输出电流为520mA，线电压和负载调整率符合规格书要求。
3. 设计缺陷剖析
3.1 电磁兼容（EMC）问题

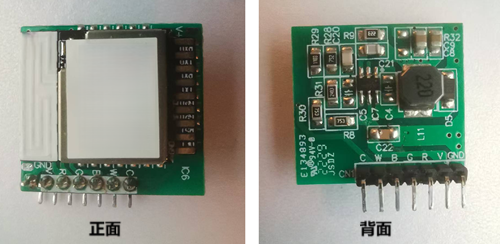

转接板与Wi-Fi模组等尺寸，正面贴装Wi-Fi模组，背面贴装供电电路，布局非常紧凑。由于转接板采用正反面背靠背布局，Buck 降压转换器OC5864的高频开关噪声通过耦合或电磁辐射侵入射频路径，降低天线信噪比，导致射频性能下降。电源电路的大电流回路及强电磁场还会改变天线周围的电磁环境，导致增益、方向图劣化。
3.2 天线净空区侵入

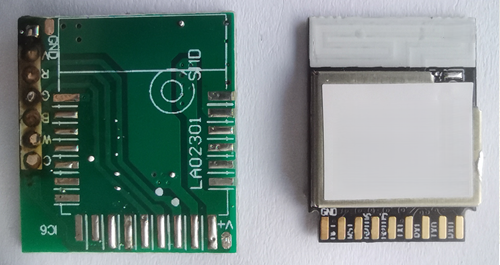

拆下Wi-Fi模组后，可以看到转接板对应模组天线的区域不仅没有挖空，反而大面积敷铜接地，严重违反净空区原则。这将导致天线阻抗匹配失效、谐振频率偏移，影响增益特性。
4. 优化方案

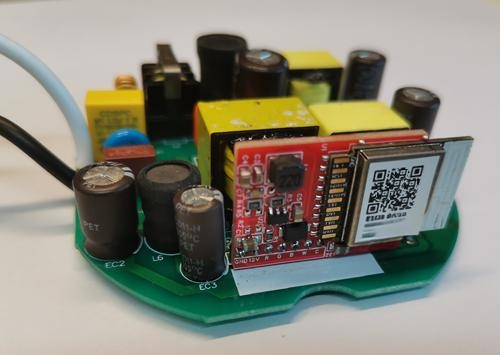

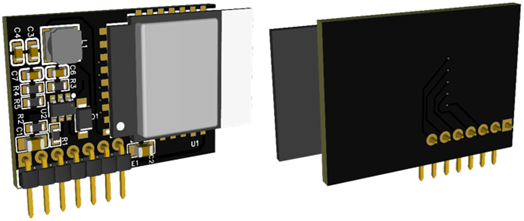

在对驱动器进行相关测试后，可以确定转接板的设计缺陷是导致联网问题的主要诱因。为此，我们在现有驱动器主板结构和电路框架下重新设计了转接板，主要变化包括：
- 布局重构：采用单面SMT工艺，将供电电路与Wi-Fi模组集成于PCB同一面，实现功能分区隔离，减少开关电路对射频模块的干扰。
- 天线净空区优化：将Wi-Fi模组的天线完全伸出转接板，确保最大净空区域，避免信号屏蔽及临近干扰。
- 电路微调：供电芯片仍然使用OC5864，调整外围器件的参数以改善低电流特性。
5. 测试验证
替换新转接板后，配网成功率达100%，APP控制能及时响应。

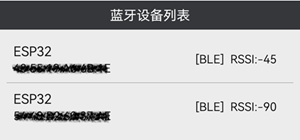

在相同环境下对新旧转接板进行测试，优化后设备的信号强度显著提高，新旧设备的蓝牙信号强度如下：
新旧设备的Wi-Fi信号强度对比如下：

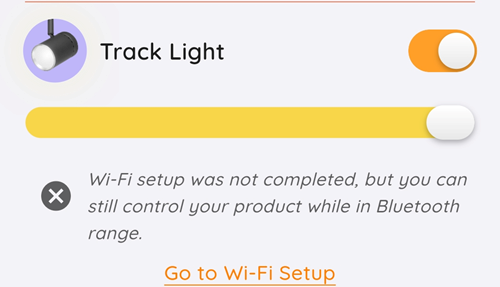

此外，HS 灯具采用蓝牙兜底机制，当Wi-Fi配网失败时，仍会在APP内显示设备页面，并支持用户在靠近灯具的位置通过手机蓝牙直连操作。尽管设备页面会提示用户继续完成Wi-Fi网络配置，但当用户没有正确理解而选择忽略该提示后，可能会误判为灯具配网后离线。目前，是否存在类似原因导致的用户投诉，需要通过用户调查来验证关联性。

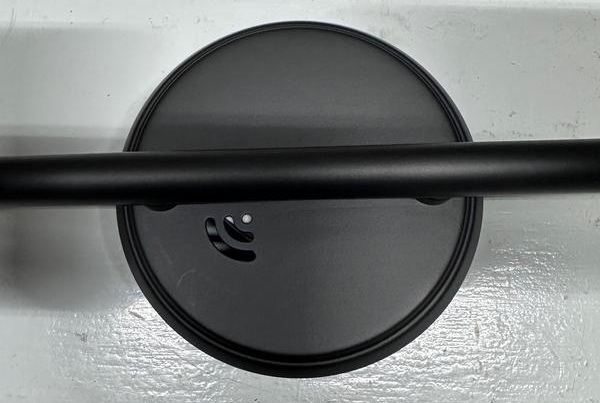

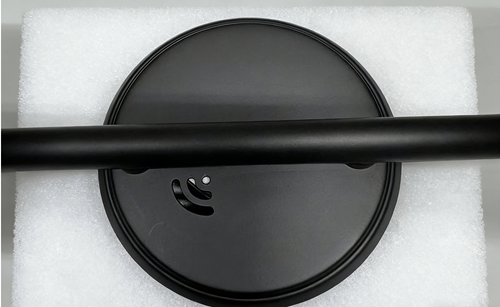

此外2，灯具顶盖表面有一个Wi-Fi符号的开孔，似乎是为了改善信号的传输效果。根据波导理论，要保证2.4GHz 的电磁波信号从金属盒中辐射出来，开口尺寸最少要达到1/4波长。实测最大开口尺寸为15mm，改善效果有限，应该只是一个装饰性设计。
6. 射频设计的管控建议
在智能照明系统中，设备的联网能力面临多种独特挑战，而射频设计对于提升灯具整体性能具有关键作用，联网能力的优化应重点关注射频设计的专业水平。HS灯具的联网缺陷主要源于转接板布局不合理导致的电磁干扰与天线性能劣化。通过射频电路布局优化与净空区设计，可显著提升设备连接稳定性。以下是几点管控建议：
- 针对Wi-Fi芯片或模组的应用，设计人员应严格遵循芯片/模组厂商提供的应用指南，在电路设计与PCB布局阶段完成射频匹配、净空区规划及EMC预评估。
- 结合科学的评审机制，在设计冻结前有充分机会发现并纠正因人员疏忽或经验不足导致的电路缺陷和潜在风险。在必要时，引入芯片原厂或Wi-Fi模组厂商的专家评审机制，以弥补自身团队的技术短板。
- 设计人员还应积极响应客户反馈，快速重现故障并定位设计缺陷，推动产品不断优化升级，为用户提供更优质的照明体验。
