美国灯具设计联盟(DLC)发布V4.4版技术规范,新增三类产品

2018年10月1日 ,美国灯具设计联盟 ( Design Lighting Consortium ,DLC)发布V4.4版技术规范,并将于2018年10月18日正式生效。

早在今年的4月,DLC就发布了V4.4版的修订要求,经过两轮征求利益相关者的评论意见之后,最终版本的内容包含新政策以及允许高性能、高能效的园艺照明产品、DC和PoE产品以及现场可调光分布产品提交申请并在DLC QPL上列名。与V4.3版本相比,新版本的主要变化如下:

1. 新增园艺照明(Horticultural Lighting)产品的申请要求

精心设计的园艺照明产品不仅可以优化植物生长,还能节省能源消耗。DLC将通过一个单独的、专用的园艺照明合格产品列表(Horticultural QPL)对设计和销售用于园艺照明的灯具进行资格认证。这些产品将提供一个独特的标志,用来将合格的园艺照明灯具与其他合格的固态照明产品区别开来。

LED园艺照明产品必须符合本文件的规定,才有资格列入DLC固态园艺照明合格产品列表。符合DLC资质的产品必须是完整的LED灯具,即类似于ANSI/IES RP-16第6.8.5和10.3.1章节所定义的灯具的电磁辐射产生装置。

1.1 园艺照明产品的申请条件如下:

  • 只有符合北美标称交流线电压的产品才有资格提交认证申请。
  • 只有用于园艺照明的LED灯具类产品才有资格提交认证申请,光引擎或标识为用于替换现有灯具中的光源的翻新套件(Retrofit kits))等产品不能提交申请。
  • 包含有LED之外的其他光源的灯具,无论是作为单一光源还是作为LED混合灯具,都不符合申请条件。
  • 包含可使用标准化灯具测试程序测量的内部主动冷却系统(例如装在灯具上的风扇)的灯具可以提交认证申请,采用外部提供的主动冷却系统(例如循环液体和管道强制通风系统)的灯具不符合申请条件。

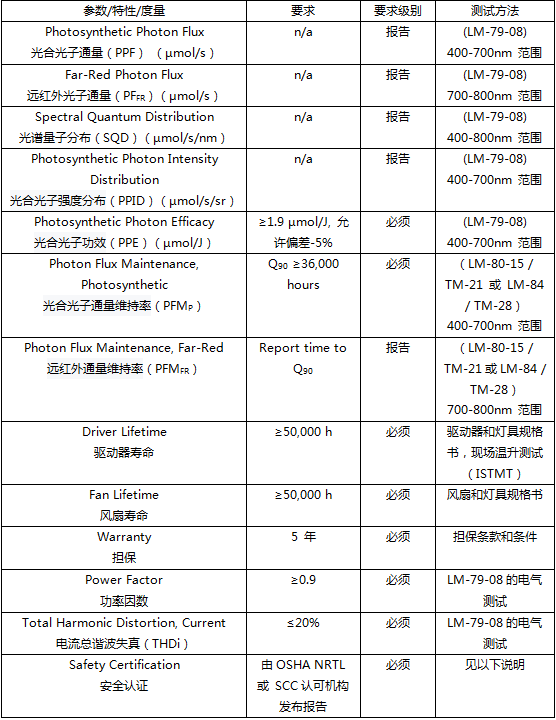

1.2 园艺照明产品的测试方法和要求

DLC要求提交申请的园艺照明产品必须先通过OSHA NRTL或SCC认可机构的认证,符合该安全组织认可适用于园艺照明产品的一系列安全要求和标准。由于ANSI还没有发布认证园艺照明产品的安全标准,DLC将继续与相关安全认证组织保持联系,了解他们如何对这些产品进行认证,并确保认证符合这些机构的相关惯例。在ANSI发布园艺照明产品的安全标准后,DLC将要求新申请者按照新标准进行认证。以下是目前DLC可接受的安全认证方式:

  • UL已经为园艺照明产品的评审和认证制定了初步的大纲(OOI),并于2017年5月发布了植物生长灯标准UL8800,使用UL进行安全认证的植物照明产品应在IFAU目录下列出。
  • ETL已经为园艺灯具制定了一套内部指引,除部分补充条文以外,基本与UL 8800保持一致。申请ETL认证的植物照明产品应在“Horticultural Fixtures”目录下列出。
  • CSA为园艺照明设备产品编制了一份技术要求清单(LTR),通过参考已发布的加拿大标准提供认证指南,用于评估产品是否符合加拿大电气法规。CSA 的技术要求和OOI UL 8800的结合有利于协调产品的安全认证。使用CSA进行安全认证的植物照明产品必须列入“Horticultural lighting equipment”定义的类别。
  • TÜV定义了一套用于园艺照明灯具的认证指南,与UL 8800一致。使用TÜV进行安全认证的植物照明产品必须列入”Horticultural lighting equipment”定义的类别。

2. 新增DC(Direct Current,直流)和PoE(Power over Ethernet,以太网供电)灯、灯具或改装套件的申请要求

DC和PoE系统可以减少交流电转换到直流电的电力损耗,直接与太阳能或电池等直流电源集成,降低安装成本,并更容易地与IT设备连接以便进行更高级的照明控制。

在本规范中,“直流电源”定义为将交流电源变换到直接向DC/PoE产品提供直流输入功率的设备,典型的直流电源包括交直流变换器、以太网供电设备(也称为PoE交换机)、交直流多向逆变器等。

PoE产品是符合IEEE 802.3标准的特殊的直流供电产品,这类产品可以通过以太网电缆获得电力。DC/PoE系统的总能耗除了灯具效率外,还取决于直流线路损耗和直流电源的效率,考虑到系统架构和功率损耗的变化,DLC列出的DC/PoE灯、灯具和翻新套件的发光效率仅基于这些产品在直流输入端的测量值进行计算。

如果申请认证的DC/PoE灯、灯具、翻新套件也能够由交流电供电,并且制造商也希望在合格列表中列出,那么AC和DC/PoE供电的产品必须使用不同的型号分别列名。

申请人应在安装指南、产品说明书或其他辅助技术或营销材料中提供下列信息:

  • 额定输入电压
  • 可接受的输入电压范围
  • 兼容的直流电源型号或者兼容的直流电源的参数要求
  • 兼容的电缆型号列表或者兼容的电缆参数
  • 参考的符合性标准
  • 对于PoE产品,需要提供IEEE 802.3 af/at/bt标准的设备类型和等级

3. 修订现场可调光输出(Field-Adjustable Light Output)产品的技术要求

DLC在2018年3月发布了一项新政策,允许具有现场可调光输出能力的产品提交认证申请。2018年5月,DLC暂停了这一政策,以便修改相关规范以使现场可调光输出和可调光产品之间的差异以及相关的测试要求更加灵活和清晰。在本次修订的V4.4版技术要求中,DLC恢复了该类产品的申请资格且简化了规则,使可调光和现场可调光输出产品之间的测试趋于一致。

可调光产品定义为能够从默认模式下,增加或减少光通量和功率的产品,默认设置指产品在生产出货时的流明输出设置。调光类型包含现场可调光输出(Field-Adjustable Light Output) 和连续调光(Continuous Dimming)两种,这类产品在最大光输出模式下必须满足DLC要求。

申请人需要提供产品的默认、最小和最大状态下的功率和光通量,并且不同调光类型的产品不能使用相同的型号,产品的规格书和安装说明书里需要体现产品是否具有调光功能。

现场可调光输出灯具是商业照明中一个相对较新的趋势,在安装前或安装过程中,制造商、分销商或承包商可以调整其性能特性,如光输出、色温和光学器件。其中现场可调光分布产品使得制造商和分销商能够减少制造和库存分销成本,获得更大的规模效益,同时为客户提供更大的灵活性。虽然在DLC V4.4草稿版本中列入的现场可调光分布(Field-Adjustable Light Distribution )类产品没能进入正式版本,但是DLC已经发布了场可调光分配产品规范的第二版草稿,这类产品将进入第二轮评论期,最终版本将于2018年12月5日发布。

延伸阅读:以太网供电(Power over Ethernet,简称PoE)也称为PoE供电,是一种可以在以太网路中透过双绞线来传输电力到装置上的技术。其目的是让IP电话、WLAN接入点、网络摄像头等小型网络设备可以直接从以太网线(4对双绞线中空闲的2对)中获得电力,无需单独铺设电力线,以简化系统布线,降低网络基础设施的建设成本。

下载:

Testing and Reporting Requirements for LED-based Horticultural Lighting

Testing and Reporting Requirements for Direct-Current (DC) and Power over Ethernet (PoE) Lamps, Luminaires, and Retrofit Kits

Testing and Reporting Requirements for Dimmable Products Including Field-Adjustable Light Output Products

SECOND DRAFT Testing and Reporting Requirements for Field-Adjustable Light Distribution Products
