在传统的风扇灯设计方案中，电机驱动板与LED灯板通常为两个相互独立的部件，二者之间通过多根电源线和信号线实现电气连接与通信。同时，还需与电机之间进行复杂的引线布置，导致整个电气系统接线繁杂、电磁干扰较大，而且增加了物料成本与装配难度。
本文剖析一种集成电机控制电路的新型DOB灯板设计（以下简称“风扇灯二合一DOB” ），该方案在集成了LED驱动电路与发光器件的传统DOB灯板的基础上，进一步将电机控制电路也集成至同一灯板中。这使得该DOB不仅能够实现对照明负载的控制，也可以直接驱动电机运行，无需配置独立的电机控制器。
1. 电路组成
整机电路架构如下图所示。由于LED驱动电路采用非隔离拓扑结构，灯板表面为高压带电环境，因此在DOB上加装有一个保护透镜，以满足防触电安全要求。
供电部分采用多级稳压输出结构，VCC电压用于白光LED驱动电路，36V用于RGB彩光LED驱动电路，24V用于电机供电， 3.3V给Wi-Fi模块提供工作电压。电源输入端设置有安规电容、共模电感等元件用于抑制电磁干扰，并设有压敏电阻吸收雷电冲击。

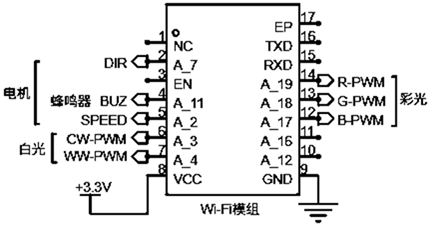

该DOB的核心器件为型号WBR3的Wi-Fi模块，负责与手机APP建立连接，实现灯光及风扇的智能控制。Wi-Fi模块共输出三组控制信号，包括：
- LED调光：包括五路调光信号，用于冷暖白光及RGB彩光调节；
- 电机控制：包括一路电机调速信号和一路方向信号；
- 蜂鸣器驱动：包括一路蜂鸣器驱动信号，用于遥控器按键反馈。

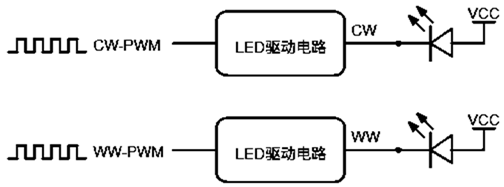

白光驱动芯片的型号为SM2083，接收冷光CW与暖光WW两路互补的5kHz PWM信号后，可分别提供最大120mA的恒流输出。调节占空比可改变冷暖两路LED的亮度，进而通过混光得到所需要的亮度和色温。LED负载回路中还集成了抑制纹波的电子滤波器，可以将光输出的闪烁百分比降至10%以下，显著提升照明舒适度。

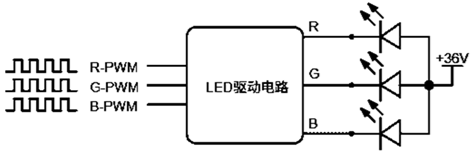

彩光驱动芯片的型号为SM15633，接收R/G/B三路互补的5kHz PWM调光信号后，可分别输出最大350mA的恒流电流。调节占空比可改变R/G/B三路LED的亮度，通过混光实现全彩颜色调节。

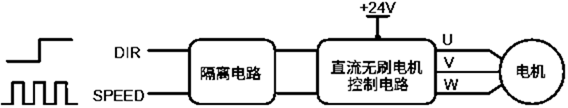

电机控制芯片的型号为FT8132，接收速度SPEED与方向DIR信号后，去驱动三相全桥电路，给24V直流电机提供动力。SPEED为3kHz PWM信号，改变占空比即可实现风扇速度调节。DIR为方向切换信号，置“0”反转（U-W-V相序），置“1”正转（U-V-W相序）。芯片内置缺相、堵转、过流等保护功能，在检测到异常状态时能自动关断输出，提高系统安全性。
蜂鸣器驱动电路是一个简单三极管放大器，将2.7kHz BUZ信号放大后驱动蜂鸣器发声，用来响应遥控器操作中的按键动作。
2. 安装结构
二合一DOB由LED灯板与电源板两部分组成，其中LED灯板是贴装有LED器件的铝基板，便于散热。电源板则为玻纤板材，承载开关电源、LED驱动与电机控制电路，便于变压器、X电容、压敏电阻等插件元件的通孔安装。
两个PCB板采用上下叠放方式，最外圈是LED灯珠阵列，中间区域是电路部分，呈同心圆布局。两板通过多个板对板连接器实现电气连接，并辅以三处机械紧固结构，确保连接可靠，防止松动脱落。
3. 设计特点
相较于传统风扇灯方案，本二合一DOB具备以下显著优势：
- 系统集成度高，显著简化电路设计，降低整机物料与制造成本；
- 集成化设计大幅简化电气连接，整个系统仅需接入两条电源线，有效规避接线较多造成的线皮破损风险；
- DOB板与电机之间连线更短，安装更便捷；
- 所有光电器件集成于单一DOB板，结构简洁，便于生产、安装维护及后续产品迭代升级。
本文介绍的风扇灯二合一DOB设计通过将电机控制电路与LED驱动电路深度集成，打破了传统风扇灯电气系统分立冗杂的格局。该方案不仅显著简化了整机结构与装配工艺，降低了物料与制造成本，更在智能化控制、电气安全及散热性能等方面展现出优越性。这种高度集成、易于生产和维护的一体化设计理念，为风扇灯行业的产品创新与用户体验升级提供了一种新的途径。
