吊扇灯的墙控器作为用户最直接的本地操作入口，具有非常好的使用体验，但传统墙控器难以兼容无线智能扩展的风扇灯。若家装选用智能吊扇灯，又希望保留墙控器的便利操作，除了此前介绍的兼容方案外，今天介绍一种成本极致压缩的、只依靠无源器件实现的墙控系统，可依托单根火线传输多档控制指令，在兼顾批量生产成本、现场施工便捷度、长期运行稳定性的同时，完全兼容遥控与智能化拓展，是直流吊扇灯墙面控制器的一种全新思路。
加减调节式墙控器工作原理

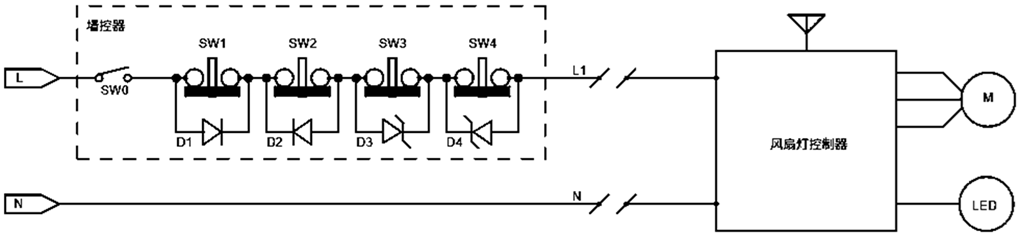

整套系统分为前端墙控器和机身控制器两大核心单元，二者仅通过一根交流火线同时完成供电及多路控制指令传输。墙控器负责生成控制信号，机身控制器识别波形指令后，转化为灯光驱动和电机驱动所需的执行信号。
墙控内部串联有斩波调光与切相调速两套无源回路，在静置状态，市电经常闭开关SW1-SW4通过墙控器给机身控制器供电。当按下任一常闭开关时，可以对应输出灯光调光、风扇调速的操作指令。
- 斩波调光指令回路
由二极管 D1、D2 分别并联常闭按键 SW1、SW2 构成。无操作时按键常通，二极管被旁路，不影响市电波形。触发按键后，二极管接入回路，依靠单向导通特性切除正弦波半侧波形。火线输出正半波调制波形时，对应灯光亮度增加指令。输出负半波时，对应亮度降低指令。
- 切相调速指令回路

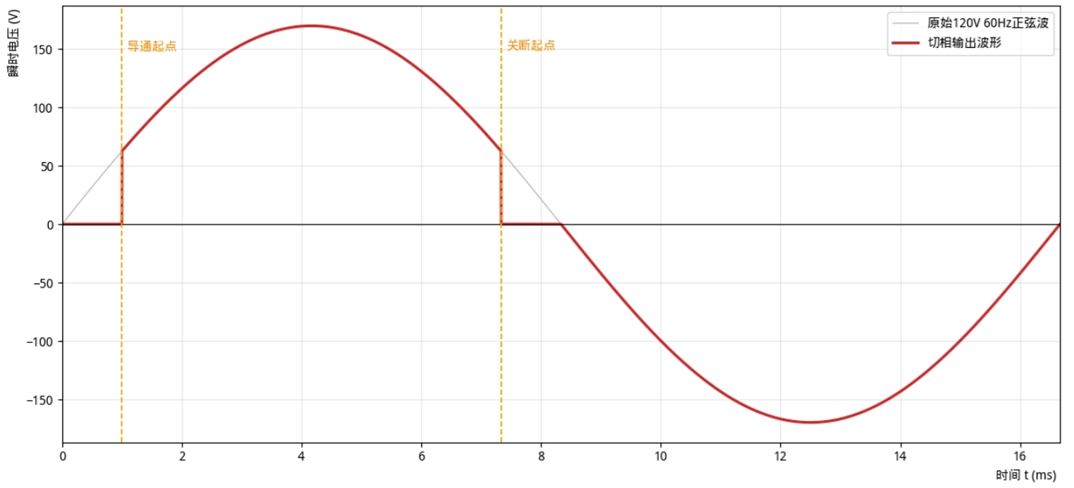

由功率齐纳管 D3、D4 分别并联常闭按键 SW3、SW4 构成。按下按键后齐纳管接入交流回路，依托反向电压钳位特性裁切正弦波上下半波的边缘区间。以 120V/60Hz 市电为例，电压过零 1ms 后才能击穿约 62V 齐纳管，形成带缺口的切相输出波形。正半波裁切波形对应风扇增速指令，负半波裁切波形对应风扇降速指令。
控制指令识别逻辑

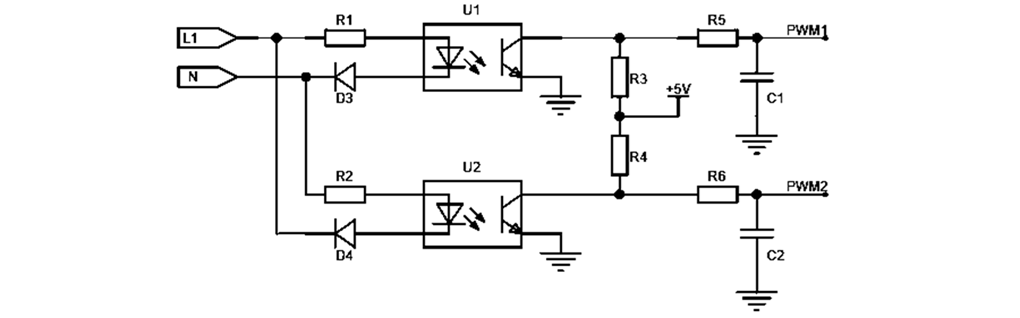

机身主控搭载两路独立光耦过零检测电路，同步采集火线正、负半波电压，将模拟波形转化为数字方波电平送入MCU 解码。MCU通过比对两路波形占空比、时序特征，精准区分灯光斩波、风扇切相共四类操作指令，同步输出对应调光、调速驱动信号至后级功率电路。
双通道同步校验具有较强的抗干扰能力，当线路单独产生杂波脉冲时，两路检测波形不会同步出现特征畸变，MCU 可直接过滤无效干扰信号。相比传统单路过零检测方案，设备误触发概率大幅降低。
循环调节式墙控器工作原理

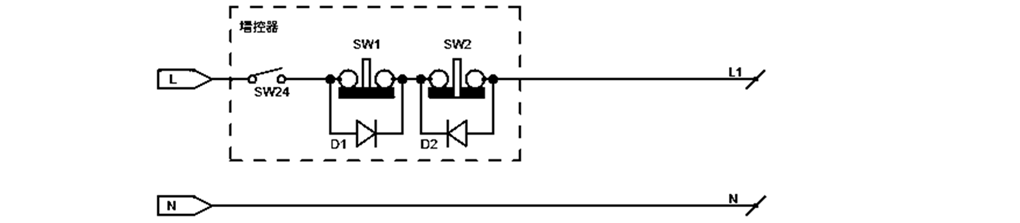

简化版墙控器仅保留基础斩波调制回路。无按键操作时，双通道过零检测输出标准方波，MCU 锁定当前运行参数，不执行任何调节动作。按下SW1或SW2 后，MCU识别到火线输出的正、负半波调制波形，按预设协议区分灯光调节、风扇调速两类指令，执行单向循环递增调节。
三档墙控器工作原理

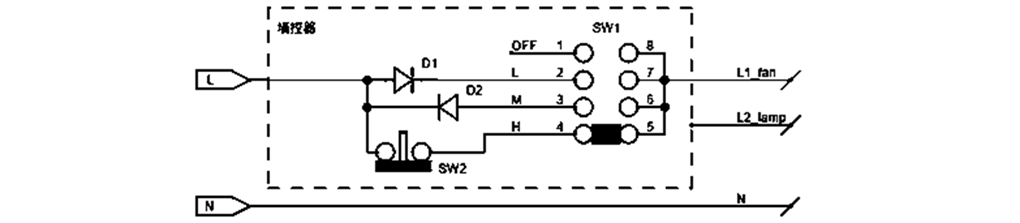

三档墙控器由多档位机械滑动开关 SW1 搭配两只二极管 D1、D2 组成，通过切换二极管接入回路的导通方向，对交流波形做斩波调制，共生成五类独立控制指令。
- 关机指令。SW1 触点 1-8 导通时，火线被物理切断，机身主控完全断电停机；
- 低速档位指令。SW1 触点 2-7 导通时，D1 限制回路仅输出持续正半波，主控判定风扇低速运行；
- 中速档位指令。SW1 触点 3-6 导通时，D2 限制回路仅输出持续负半波，主控判定风扇中速运行；
- 高速档位指令。SW1 触点 4-5 导通时，火线直通输出完整正弦波，主控判定风扇高速运行；
- 换向/色温切换指令。设备处于高速档时，按下独立切换按键 SW2，火线输出一组短时通断波形序列，主控识别后为风扇正反转切换或灯光冷暖色温切换指令。
三档墙控器的风扇驱动、灯光控制两路信号物理隔离，运行互不干扰。其拓展性极强，可兼容单火线、双火线两种主流风扇灯机身控制器。
方案的核心优势
- 硬件成本极低。墙控端仅采用少量无源分立器件，机身接收端搭配低成本通用 MCU 即可完成波形解码、信号输出，整套系统物料成本优势显著；
- 无需改造原有布线。完美适配家装原有单火线墙面开关布线，老旧房屋改造无需施工改造；
- 抗干扰性能优异。依托交流火线传输调制波形指令，无复杂高频载波电路，线路杂波、电磁干扰不易造成设备误动作；
- 真正零待机功耗。开关关机后供电回路物理断开，灯具整机完全断电，不存在静态待机损耗，长期使用更省电；
- 操作门槛低，兼容智能拓展。延续传统机械墙面开关操作逻辑，用户无需重新适应。同时原生兼容射频遥控、WiFi 全屋智能等外设，本地、远程操控均可实现。
