多协议调光电源的公共接口设计



在商业照明领域，LED驱动电源的调光协议较多，制造商需针对每种协议分别进行物料储备与成品备货，导致产品型号持续膨胀。而在工程施工中，协议不匹配造成的接线错误轻则引发调光失效，重则导致电源损坏。

若在同一驱动电源上集成多组调光接口或通过拨码开关实现协议切换，反而会增大接线错误和设置混乱的概率。更为简洁的方案是，让电源自动识别所接入的协议类型，并仅放行有效的调光信号，以此改善库存和减轻现场安装压力。

1. 三种协议的特征

要做到自动识别，必须厘清不同协议的信号在电学上的测量差异，才能针对性的设计采样电路。三种调光协议的基本特征如下：

• DMX512为双线差分信号，波特率 250kbps。总线空闲时A、B差分电压为负，总线单端对地电压一般5V左右，数据传输时产生高速差分跳变；
• DALI为两线制双向数字总线，采用1200bps曼彻斯特编码。总线空闲时两线压差5V-22.5V，传输比特周期内总线压差拉至≤6.5V，帧间隙恢复至空闲高电平；
• 0-10V为单端模拟直流信号，信号范围0-10V，属于连续模拟电平，不存在数字总线的帧、空闲脉冲这类通信状态。

由此可见，DMX512 的特征是有数据时高频差分跳变，空闲维持稳定差分电平。DALI的特征是总线在9.5V-22.5V 高电平与≤6.5V低电平之间以较低频率跳变。0-10V 的特征是稳态下不存在快速边沿脉冲，为连续模拟电平。识别电路只需采集直流电平与跳变沿频率两类参量作为主要判别依据，即可区分三种协议。

2. 公共接口

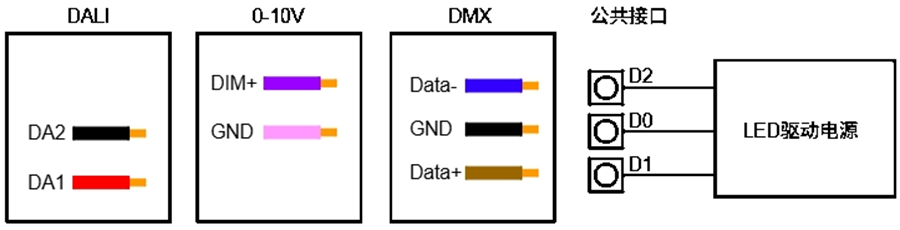

以DMX512 的接线方式为基准，将三种协议整合为一个可复用的公共接口，在驱动电源上对外只呈现D1、D0、D2三个接线端子。其中D0作为输入信号的参考地，应与驱动电源的地端进行隔离。现场安装时按如下规则接线：

• DMX512 512信号的DATA+、DATA−分别接入D1、D2，屏蔽地接入D0；
• DALI信号的DA1、DA2信号线分别接入D1与GND；
• 0-10V信号的DIM+、GND分别接入D2与D0。

 3. 采样检测电路与判别逻辑

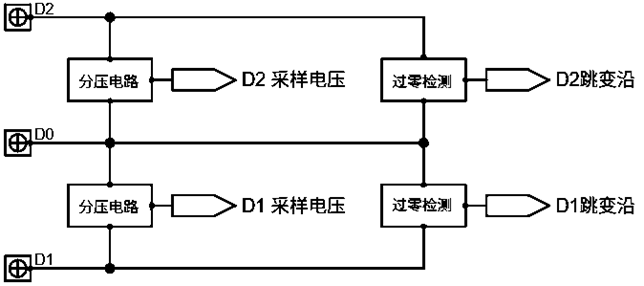

在驱动电源内部，公共接口上接有四个采样电路，用来检测两种电压幅值和两个脉冲信号。不同接线时的输出如下：

（1）接入 DMX512 时

• D1采样电压无输出
• D1 跳变沿检测到高频跳变
• D2采样电压无输出
• D2跳变沿检测到高频跳变

（2）接入 DALI 时

• D1经分压得到采样电压75Vmax
• D1 跳变沿检测到低频跳变
• D2采样电压无输出
• D2跳变沿检测无输出

（3）接入 0-10V 时

• D1采样电压无输出
• D1 跳变沿检测无输出
• D2经分压得到采样电压33Vmax
• D2跳变沿检测无输出

4. 协议选通

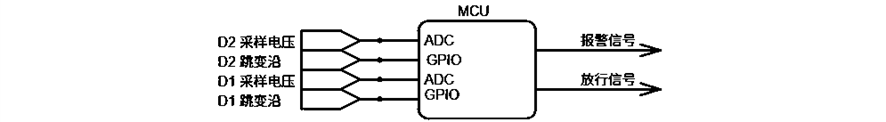

四路采样信号送入MCU，直流电平经ADC转换，脉冲信号经GPIO和定时器读取，依据直流电平窗口和边沿频率两组特征向量与预设模板进行逐一比对，结合上一次断电前保存的识别结果作为优先假设，按以下顺序筛选出最匹配的候选协议，给出放行信号指示。

• 首先检查D2端是否有高频跳变沿，若有则做帧同步检验，通过后判断为DMX512 输入，输出DMX512 放行信号。如无跳变沿，则
• 检测D1端的高电平是否落入9.5V-22.5V区间，且期间是否存在DALI特征的低频跳变沿，在连续多个采样窗口都符合后，判断为DALI输入，输出DALI放行信号；
• 若以上两条都不符合，则检测D2端的直流是否稳定在10V区间，且D1端的电平接近0V，若是则判断为0-10V输入，输出DIM放行信号；
• 若以上三条都不满足，则不输出任何放行信号。另一路报警信号驱动指示灯闪烁，提示信号异常，需检查接线、控制器或线缆工况。

这种自动识别方法仅适用于按接线规则正确接入的某一特定协议，若端子接线错误导致无法可靠识别时，驱动电源将输出报警并维持通路断开状态，待安装人员纠正接线后重新上电。

5. 调光信号放行电路

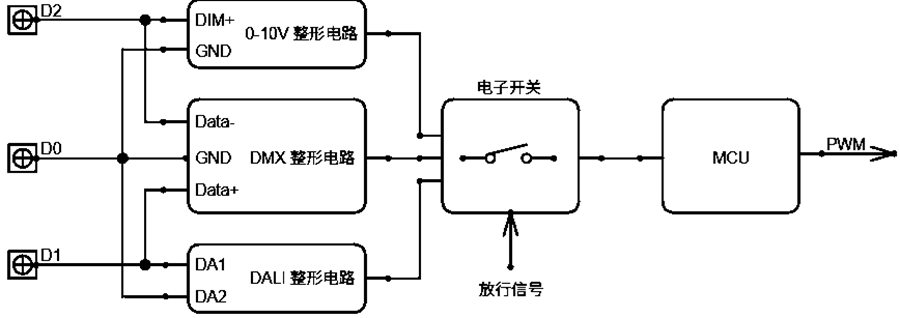

三路调光信号经各自整形电路转成MCU能处理的电平或数字量，进入由放行信号控制的三选一电子开关，确保任何时候只放行被选通的一路信号。最后由MCU解码，将调光信息映射成亮度和色温控制逻辑，以PWM格式统一输出给驱动电路。

MCU将解码结果与所选协议类型进行校验，若出现DMX512 校验位持续错误、DALI帧格式不符、0-10V电平异常跳变等不符合项，则判定为识别错误，在MCU内部重新触发一次协议识别，直到最终锁定正确协议。

以上公共接口对外只有D+、D0、D-三个端子，内部电路识别出协议类型后再放行，识别不出则保持通路断开并报警。该方案可以在一台LED驱动电源上兼容三种调光协议，对制造商来说可以减少产品型号与库存，对用户来说降低了误接概率，是适应生产成本控制与使用安全的创新方案。
