兼容交流墙控器的直流风扇灯控制方法

近年来，吊扇产品正经历从交流异步电机向直流无刷电机（BLDC）的全面升级。然而，存量住宅、酒店和商业场所中仍然保留着大量交流风扇墙壁控制器（墙控器），其与新购直流风扇灯的控制方式互不兼容，当用户更换风扇时，系统往往无法正常工作。



传统墙控器

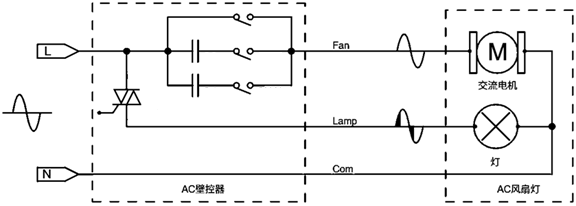

传统墙控器通常采用电容降压调速与可控硅切相调光技术。电容降压调速是在交流电机供电回路中串接分压电容器，改变电容容值即可调节施加于电机的交流电压幅值，从而实现风扇分档调速。可控硅切相调光则是在光源回路中串接可控硅，改变其导通角即可调节施加于光源的交流电压有效值，从而实现灯泡调光。

交流墙控器在供电的同时，将档位信息编码于输出交流电压的幅值或导通角之中。而直流风扇灯采用完全不同的数字控制方式，二者无法直接兼容。为使直流风扇灯能够解析墙控器发出的信号并实现兼容，可在二者之间插入桥接电路，识别用户所选的物理档位，并据此生成直流风扇灯可识别的调速与调光信号。



桥接原理

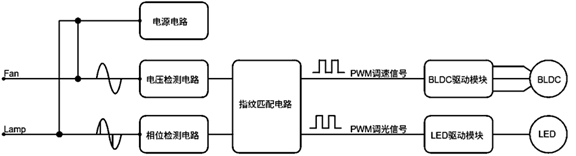

上图为桥接电路原理框图。其中电源电路具备宽电压输入特性，可在墙控器输出电压有效值大幅波动的条件下，持续输出稳定的直流电压，为后级电路供电。

墙控器在不同速度档位下输出正弦电压，其幅值随档位改变，该幅值即为调速信号的指纹信息。在不同调光档位下，输出波形的导通角随档位改变，该导通角即为调光信号的指纹信息。

利用电压检测电路与相位检测电路提取上述两类指纹信息，即可识别墙控器的物理档位，随后经指纹匹配电路将速度档位与调光等级转换为PWM调速信号和PWM调光信号。BLDC驱动模块收到调速指令后，控制三相半桥驱动直流电机按对应速度档位运行，LED驱动模块收到调光指令后，控制恒流电路按对应亮度等级运行。

这样，在保留原有墙控器的前提下，无需任何施工即可完成升级替换，同时兼顾用户使用习惯与商业场所的规范要求。



速度的映射方法

对于风扇速度，将调幅交流电压经整流、分压后，得到随档位变化的直流采样电压。利用MCU内置的ADC（模数转换器）将其转换为数字量值，即可识别当前所处的物理调速档位，并据此输出匹配的PWM调速信号。

实际墙控器通常具备3～6个速度档位。MCU初次上电时默认输出最高速度，当用户手动切换档位后，MCU自动采集全部电压样本并更新有效档位总数。随后将采样电压的最大值映射为100%占空比，其余档位按档位总数进行匹配，最终输出与档位数一致的多级占空比。



调光的映射方法

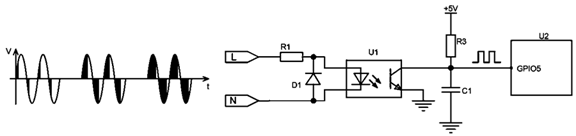

对于调光等级，可以利用过零检测电路监测电压波形，当导通角改变时，光耦输出的PWM占空比随之变化，该变化量即反映调光信号等级。将采集到的最大与最小占空比划分为若干等级，据此输出匹配的PWM调光信号。按照预设逻辑，可实现PWM调光信号的完全复制或自定义输出。

本文针对直流风扇灯普及过程中较为棘手的存量基础设施兼容问题，提出了一种工程上简洁而有效的解决方案。该方案不依赖复杂的传感器网络或通信协议，而是从既有电气接口中提取有用信息，具有电路简洁、系统稳定、实现成本低的特点。尤其针对北美地区累积的存量升级改造需求，具备明确的商业化前景。
