黑体轨迹约束下的多光源混光色温调节方法

在教室照明、博物馆照明、医疗检查照明等高色准场景，评价光品质的核心标尺不仅是显色指数和光效，视觉舒适度正成为行业关注焦点。这不仅对光源色温的连续可调性、色坐标精准度提出了更高要求，还新增色坐标贴合普朗克黑体辐射轨迹等评价指标。

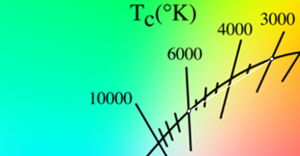

普朗克黑体辐射轨迹是不同温度下黑体辐射在CIE色品图上的坐标连线，代表了人眼感知最自然的白光色度路径。在CIE色彩空间中，任意光源的色度可由色坐标（x, y）唯一确定，当光源的色坐标落在黑体轨迹上时，色偏差为零，人眼感知到的白光最自然、最舒适。一旦偏离黑体轨迹，在相同色温下也会出现偏绿（Duv>0）或偏粉（Duv<0）的视觉不适。



混光原理

在CIE色度图中，对于多路LED混光系统，混合光的色坐标由各通道LED的色坐标按光通量加权平均决定。设第i路LED的色坐标为（xi, yi），光通量为Φi，则混合光色坐标（xm, ym）满足：

xm = Σ(xi·Φi) / ΣΦi

ym = Σ(yi·Φi) / ΣΦi

该模型表明，调节各路LED的相对光通量比例，就可以在色品图上实现色温坐标的任意可调。如果是两路CCT混光，混合光的色坐标将出现在两点的连线上。如果是三路或更多路混光，混合光的色坐标将出现在这些点围成的色域内。



两路CCT混光

两路CCT混光是最基础、应用最广泛的色温调节方案，采用高低两路色温LED的组合，通过调节两路LED的发光比例，混合光的色坐标就能沿两点连线连续过渡。

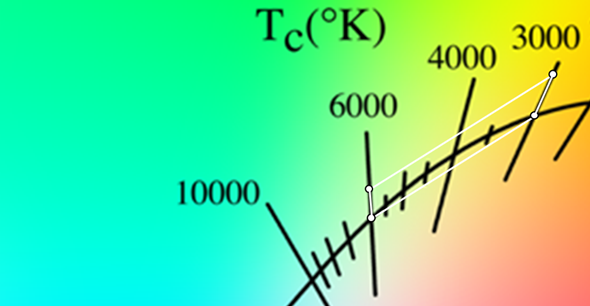

然而，由于黑体轨迹呈向下弯曲的弧线，任意两路CCT的色坐标连线是无法精确贴合曲线轨迹的。即使两个坐标点位于黑体轨迹上，中段混光色温的色偏差仍然较大。以黑体轨迹上的 2700K 和 6500K 两点为例，混光连线位于黑体轨迹下方，在 CIE 1960 uv 空间里的色偏差峰值位于3900K 处，Duv最大值约为−0.006，人眼可见偏粉色。

两路混光可使用简单的PWM互补驱动电路实现，具有成本低廉、控制极简的优势，占据当前照明市场的最大份额。其致命缺陷在于无法解决的色偏差问题，并且生产中常见LED器件批次差异导致混合光的色坐标波动性。因此，该方案仅适用于对色准要求不高的普通家居和户外照明场景。



三路CCT混光

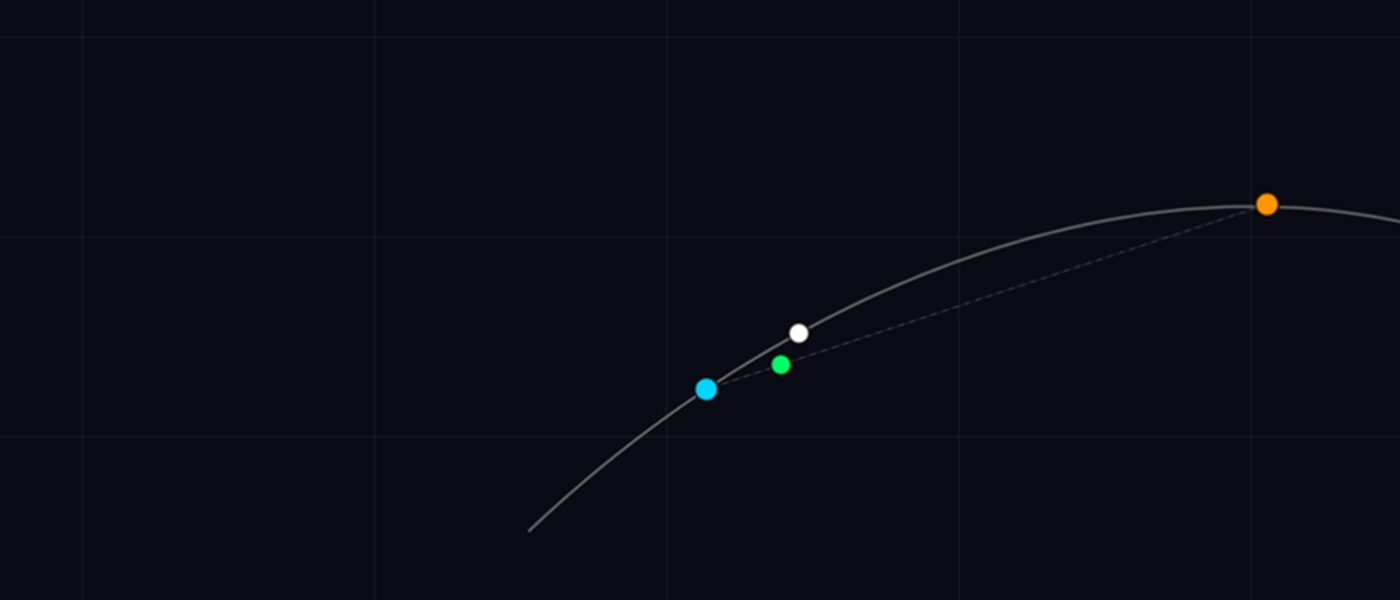

接上述例子，三路混光引入了坐标点位于黑体轨迹上方的第三路中间色温光源，与原有两个坐标点构成三角形色域。调节三路光源的光强比例，理论上可将混合光拉回黑体轨迹，从而解决色偏问题。

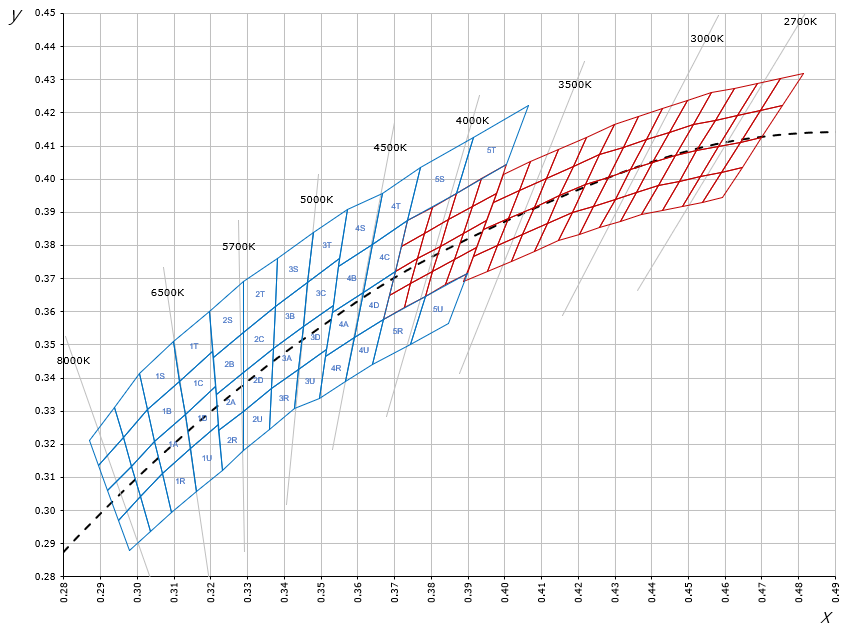

三路混光方案的最大优势在于可将色容差控制在2–3 SDCM的理论值以内，完全满足高色准场景需求。其代价是系统复杂度与成本上升，需要三路恒流驱动通道和较复杂的软件控制。



四路CCT混光

四路混光方案在色度图上构成四边形色域，覆盖范围远超三角形，不仅能精准贴合黑体轨迹，还能在保持高显色性的同时实现宽范围色温调节。通常，位于黑体曲线上的两路色温作为粗调，把混合光快速移动到相对色温线附近。然后启用位于黑体曲线上方的另外两路相对色温作为细调，将混合光的色坐标拉至黑体轨迹上，从根本上解决色偏问题。

四路混光方案在色温覆盖范围、显色性和光效方面达到最佳平衡，但需四路独立控制的PWM驱动电路，MCU控制算法的复杂度呈指数级增长，系统成本大幅攀升。另外，由于对各通道LED的色品一致性要求严格，灯具工厂几乎无法完成光源筛选工作，必须在LED封装阶段完成。该方案常见于射灯等高功率密度的照明应用，四路LED光源集成封装在COB模组中，配合专用驱动电路，可实现任意光强比例组合和色温调节。在工程实践中，接入光色传感器实现闭环补偿，根据现场色温动态修正PWM占空比，还可实现抗漂移的智能化控制。因此，四路混光方案主要定位于影视照明、高端商业展示、医疗手明等对光品质极致追求的专业领域。
